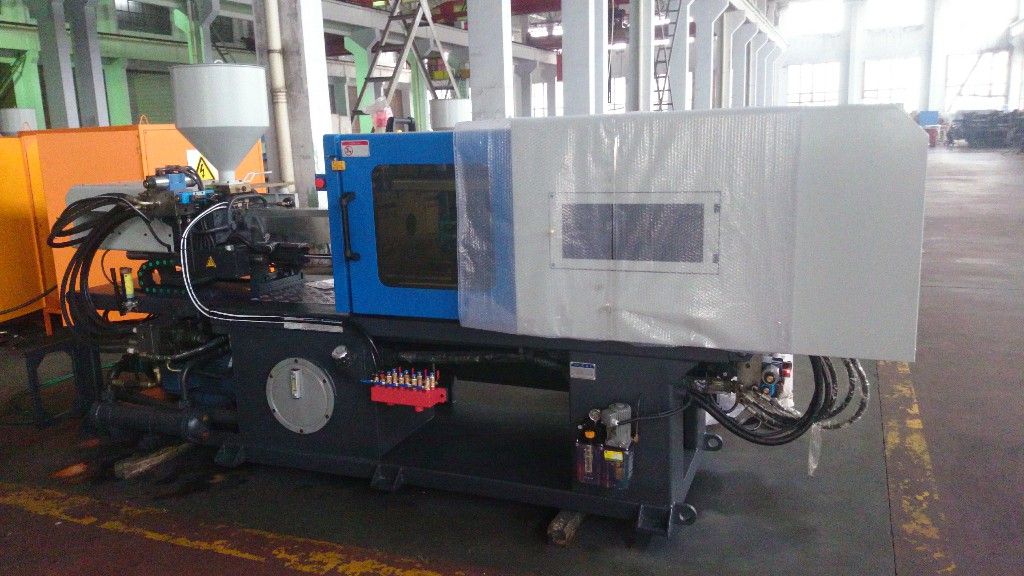

Maquina inyectora HQT-980 servo vendida para cliente del Brasil, con tornillo bimetalico de nylon. los platos son procesados con ranura T de facilitar instalacion de molde.

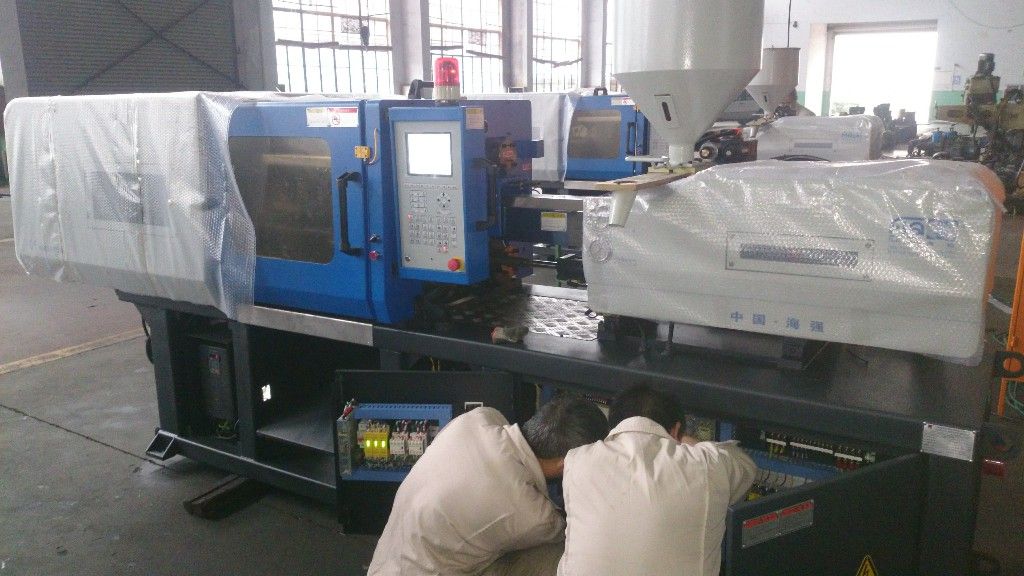

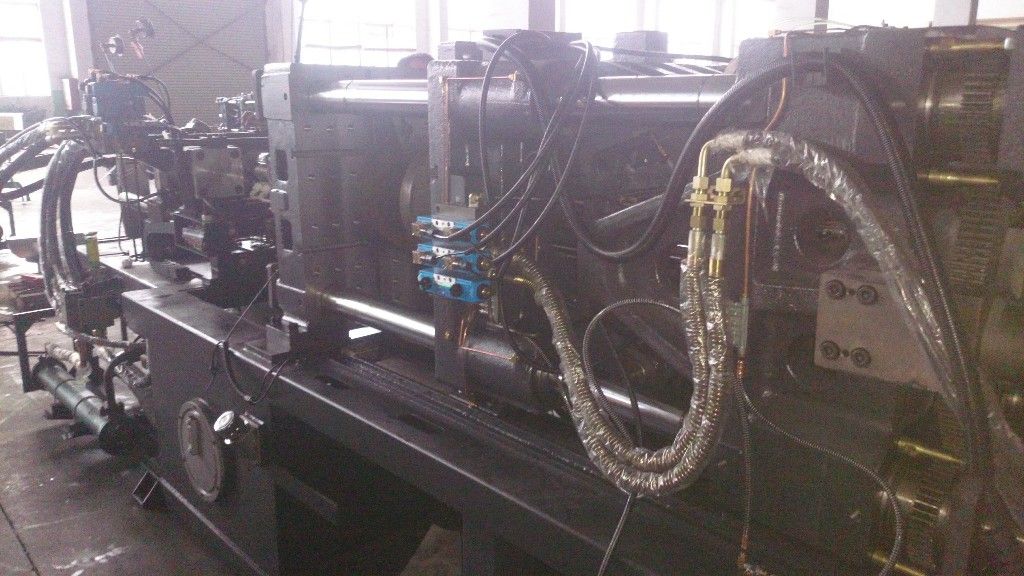

FOTOS DE MAQUINA SIN PHOTOSHOP

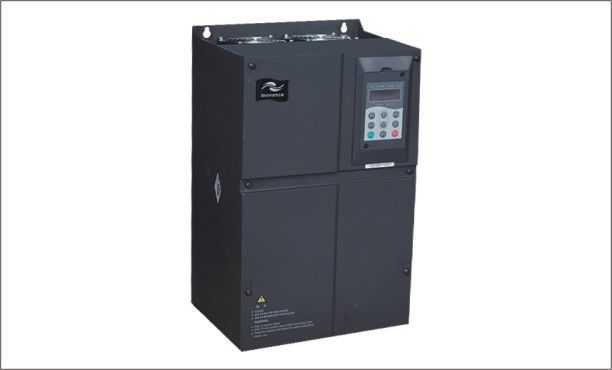

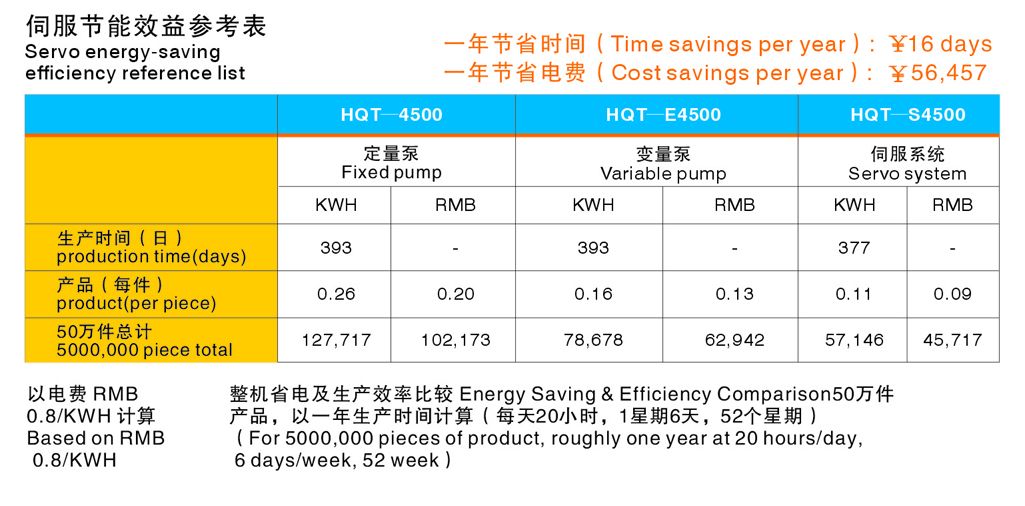

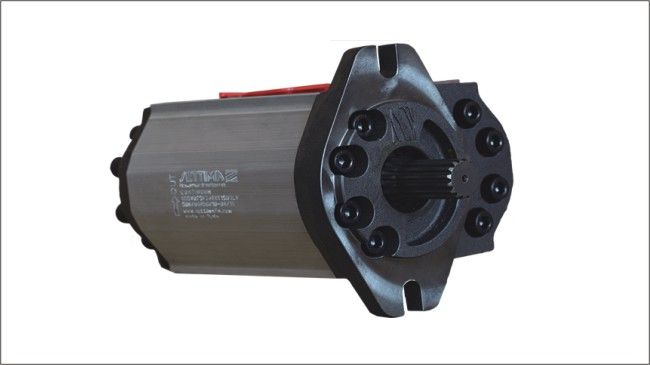

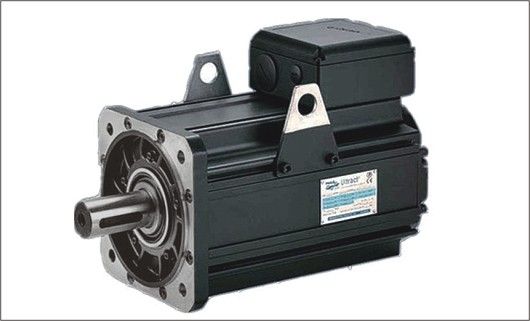

Bomba servo motor
—— baja la temperatura del aceite: motor servo sistema funciona solo cuando sea necesario, disminuye la temperatura del aceite y ahorra el consumo de agua de refrigeración eficaz.

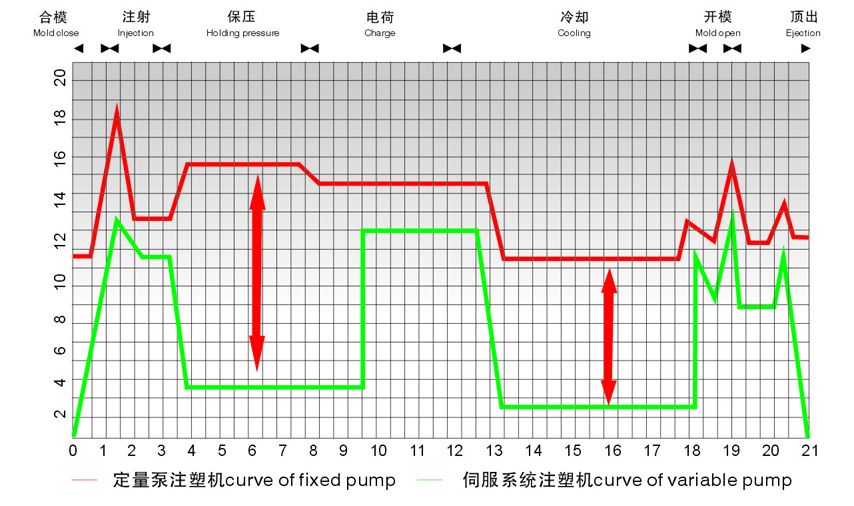

—— alta eficiencia energética: en la condición de Estado de trabajo ideal, el consumo de energía es de 20% - 80% menor que la de la bomba de fija tradicional, el ahorro de la energía de manera eficaz.
—— respuesta rapida: con un rendimiento estable, control de motor servo sistema está equipado con dispositivo de retroalimentacion de presion precisa, mejorando el movimiento de respuesta y la eficiencia de la producción.
—— el bajo nivel de ruido: diferente del sistema de bomba fija tradicional, servo máquina es solo funciona cuando sea necesario, ofreciendo un tranquilo lugar de trabajo con menos ruido.

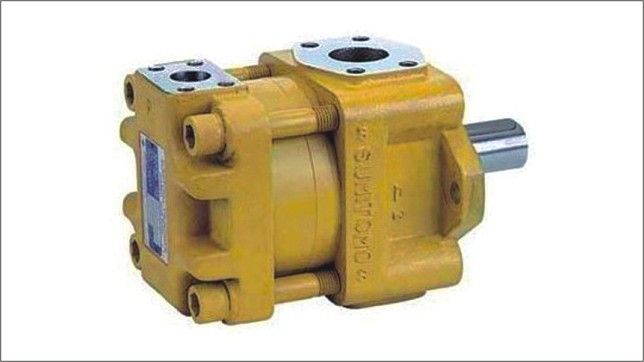

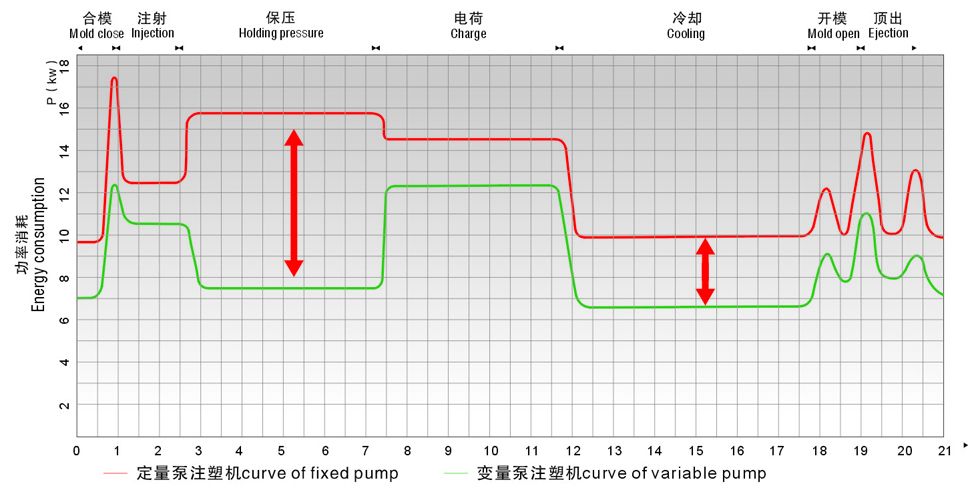

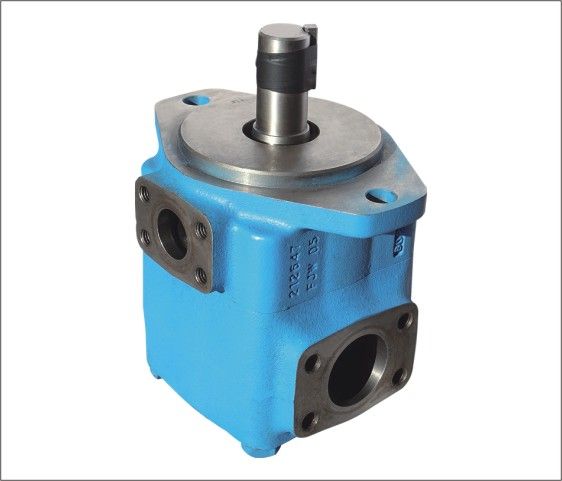

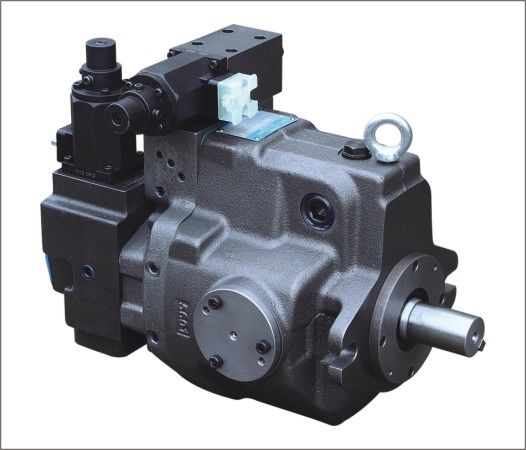

Maquina de bomba variable
1, ahorro de energía: en el ideal de Estado de trabajo, consumo de energía es de 30% - 60% menos que el de ordinario la bomba fijo, ahorro de la energía de manera eficaz.
2, ahorro de aceite: con filtro de aceite importado de alta calidad, mayor vida del aceite hidráulico.
3, ahorro de agua: sin desbordar la calefacción, agua de refrigeración de baja temperatura del aceite ahorra y prolonga la vida de servicio de sellado de piezas.
|
Item |
UNIT |
HQT1280 |
|
INJECTION UNIT |
|
A |
B |
C |
|
Screw Diameter |
mm |
36 |
40 |
45 |
|
Screw L/D Ratio |
L/D |
22.2 |
21 |
18 |
|
Shot Volume(Theoretical) |
cm3 |
184 |
227 |
288 |
|
Injection Weight(PS) |
g |
168 |
207 |
262 |
|
Plasticizing Capacity(PS) |
g/s |
10.6 |
13.0 |
16.0 |
|
Injection Rate |
g/s |
86 |
106 |
134 |
|
Injection Pressure |
Mpa |
222 |
180 |
142 |
|
Screw Speed |
r/min |
187 |
187 |
187 |
|
CLAMPING UNIT |
|
|
|
Clamp Tonnage |
KN |
1280 |
|
Toggle Stroke |
mm |
350 |
|
Space Between Tie Bars |
mm |
410×410 |
|
Max.Mould Height |
mm |
430 |
|
Min.Mould Height |
mm |
150 |
|
Ejector Stroke |
mm |
120 |
|
Ejector Tonnage |
KN |
38 |
|
Ejector Number |
pc |
5 |
|
OTHERS |
|
|
|
System Pressure |
Mpa |
16 |
|
Pump Motor Power |
KW |
13 |
|
Heater Power |
KW |
9.3 |
|
Machine Dimension(L×W×H) |
m |
4.29×1.42×1.84 |
|
Oil Tank Capacity |
L |
240 |
|
Machine Weight |
T |
4.2 |

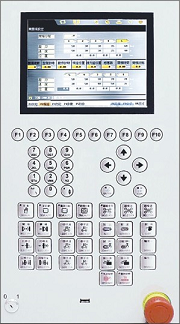

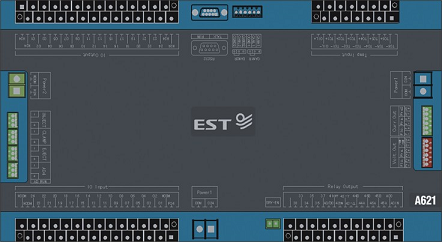

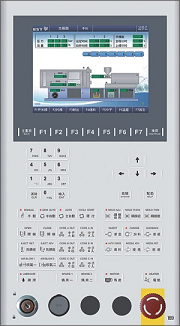

Sistema de control
1. Nueva generación de CPU, con la alta precisión, la estabilidad y la inteligencia;
2. Diagnóstico de fallos automático y sistema de alarma
3.pid control y visualización de la temperatura del barril
4.multi-stage control de eyección y Core tirando
5. Producción de almacenamiento de datos y la función de impresión de salida;
6. La velocidad de inyeccion y la visualizacion de la presion
7. Alta temperatura de aceite de protección y separación automática de potencia
Interfaz 8.euromap robot
9. Control remoto y función de monitor de red LCD de pantalla grande colar, programa de soporte multi - idioma de alta velocidad, precisión sensor electrónico Novo importado de Alemania, hace el control de posición exacta.

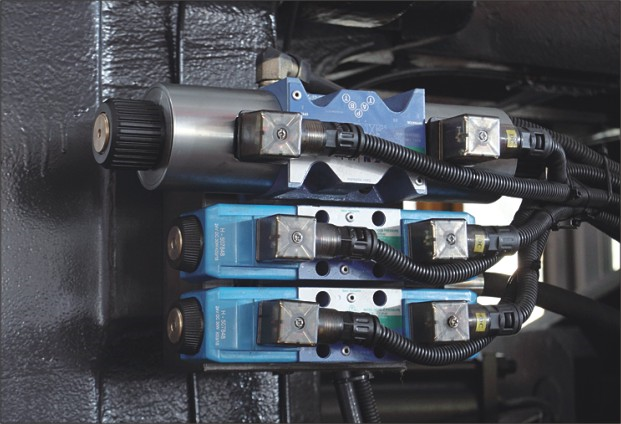

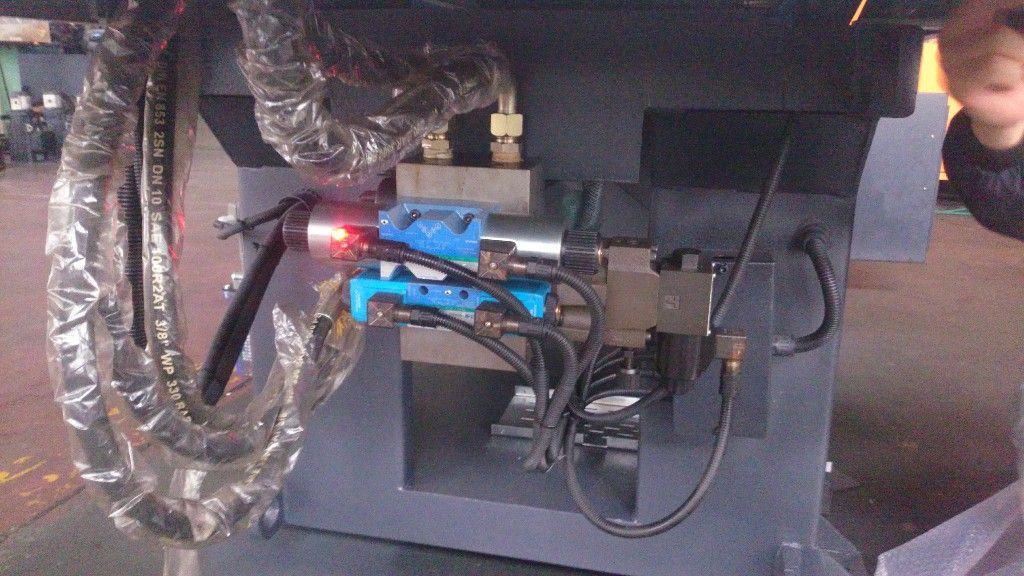

Sistema hidráulico

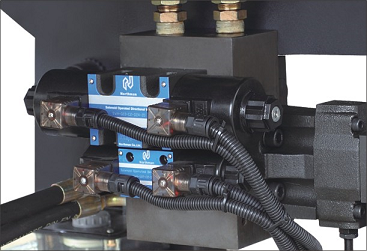

1. Marcas de fama mundial de bomba hidraulica y valvula, hacer el movimiento de la máquina precisa, confiable y ahorro de energía.

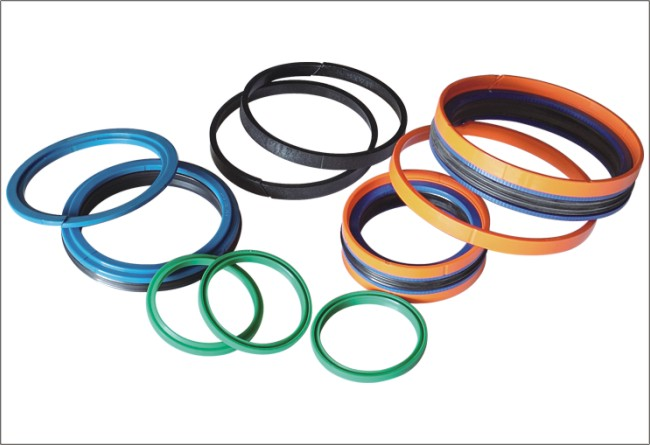

2. Importado sellado de piezas es más duradera, y de una mejor elasticidad.
3. Simples y clara asignación de tubo de aceite, reduce la energía perdida y fácil para el mantenimiento.
4. Diseño de circuito hidraulico especial con mayor superficie de disipación de calor y bajo nivel de ruido, reduce el consumo de agua de refrigeración y prolonga la vida de servicio de elementos de sellado.

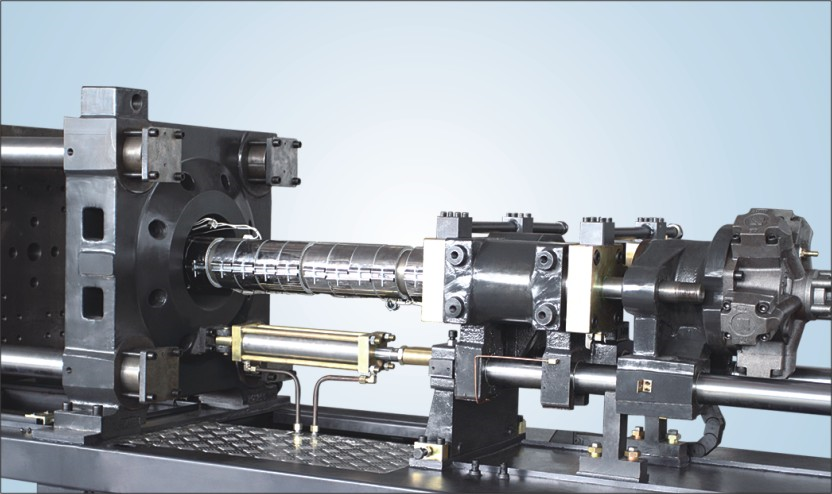

Sistema de inyección
1. Paralelo de doble cilindro inyección inyección sistema asegura constante movimiento, evita la distorsion de barril y las fugas de fuerza desequilibrada; así, se extiende la vida de tornillo y barril, mejora el efecto plastificante.
Control de la presión de inyección de 2.multi-stage velocidad y son adecuados para el proceso de moldeo de termoplasticos diferentes complejado;

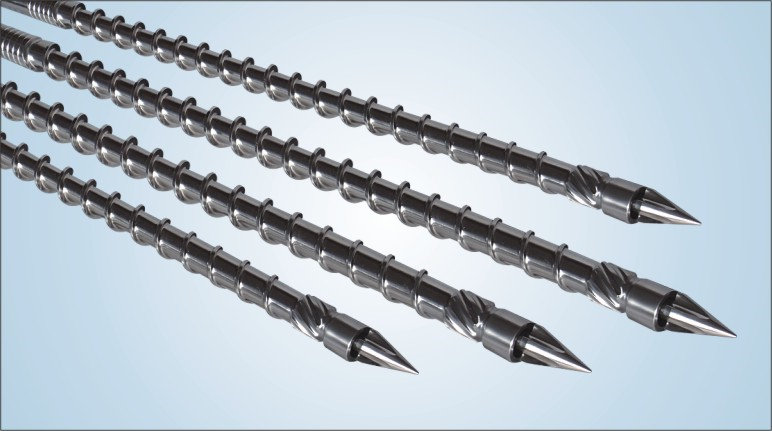

3. Para cada modelo de máquina, 3 o 4 nitrurado bimetal Screw & barril de diversos diametros y diseño especial son proporcionados, para satisfacer el requisito de diverso material y producto.
4. Diseño integral de la unidad de inyección tiene ventajas de la estructura compacta, peso ligero, buena rigidez y fiabilidad.
5. El proceso de inyeccion de diferencial con la aceleración de la varilla, reduce la resistencia a la fuerza y hace inyección suave y rápido.

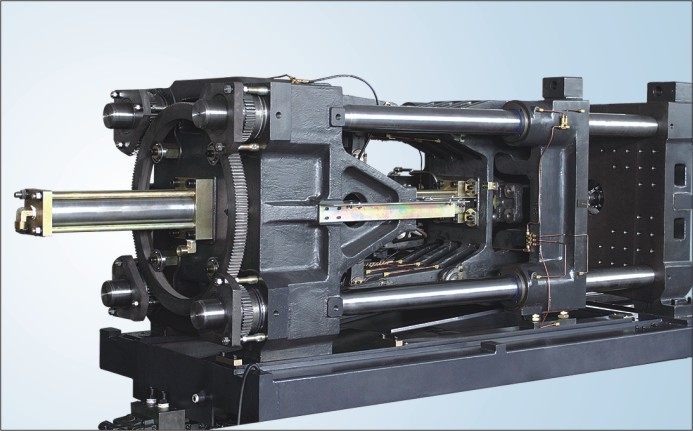

Sistema de sujecion
1. Cinco punto doble cierre de rodillera, relación estructura de biela garantizan una alta rigidez y la precision de la informacion acerca de sistema mecánico.

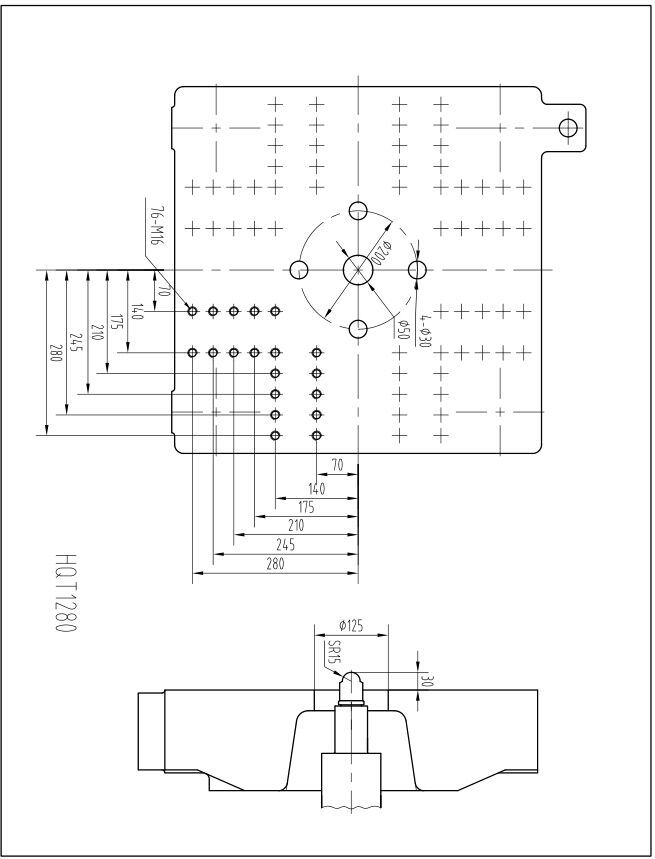

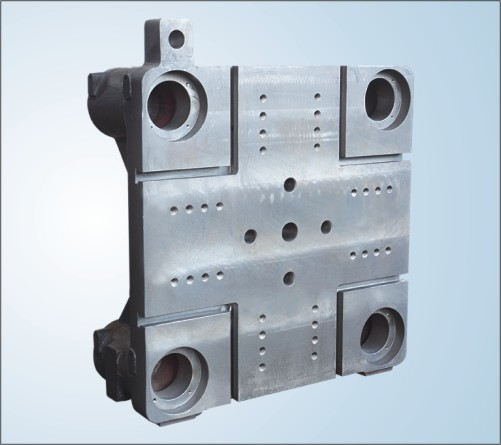

2. Reforzado con ranura T pletinas, ictus y molde abierto mayor espacio, hacer moldes instalacion mas facil.
3.multi-stage presion de sujecion & control de velocidad, dispositivos de cierre y rápido del molde
4.multi-stage y la funcion de control y accesorios de eyección de chorro de aire
